ISR4431-K9 روتر شبکه
ISR4431-K9 روتر شبکه
برند:Cisco
توضیحات
روتر سیسکو ISR4431/K9 از جمله روترهای شرکت Cisco سری 4000 می باشد. روتر ISR4431/K9 با پارت نامبر ISR4431/K9 شناخته می شود. روتر سیسکو مدل ISR4431/K9 از 3 اسلات ماژول رابط شبکه (NIM) پشتیبانی می کند، 500 مگابیت بر ثانیه تا 1 گیگابیت بر ثانیه مجموع خروجی را ارائه می دهد. این روتر همچنین از دو نوع DDRM، صفحه داده و صفحه کنترل/سرویس پشتیبانی می کند که مدیریت روتر را به راحتی کنترل می کند.
مشخصات فنی روتر ISR4431/K9 سیسکو
- نام محصول: Cisco ISR 4431 (4GE,3NIM,8G FLASH,4G DRAM,IP Base)
- پارت نامبر ISR4431/K9
- نوع محصول : روتر Router
- فرم فاکتور Rack-mountable – modular
- جزئیات روتر : 500Mbps-1Gbps system throughput, 4 WAN/LAN ports, 4 SFP ports, multi-Core CPU, Dual-power, Security, Voice, WAAS, …
- ابعاد 43.9 * 438.15 * 507.2 میلی متر
- وزن : 20.88 کیلوگرم
- ظرفیت حافظه رم 2GB
- ظرفیت حافظه فلش 32GB
- پروتکل های مسیریابی : OSPF, IGRP, RIP, IS-IS, BGP, EIGRP, HSRP
- پورت های اتصال :
4 پورت WAN یا LAN با سرعت 10/100/1000
4 پورت ثابت RJ-45
4 پورت ثابت SFP
OIR (تمام ماژول های I / O): دارد
یک پورت کنسول USB نوع B mini (تا 115.2 کیلوبیت بر ثانیه)
1 پورت کنسول سریال RJ45 (تا 115.2 کیلوبیت بر ثانیه)
1 پورت سریال کمکی RJ45 (تا 115.2 کیلوبیت در ثانیه) - اسلات ها : 3xNIM, 1xISC, 2xExternal USB2
- پروتکل مدیریت از راه دور : SNMP, Telnet, HTTP
- ولتاژ مورد نیاز AC 100/240 V ( 50/60 Hz )
نقد و بررسی
نقد و بررسی روتر ISR4431/K9
روتر دستگاهی است که بستههای دادهای دستگاههای موجود در شبکه را به مقصد مناسب رسانده و با این کار آنها را به اینترنت متصل میکند. این دادهها میتوانند بین چند دستگاه در شبکه باشند یا از دستگاهی به سمت اینترنت فرستاده شوند. روتر یک آدرس آی پی (IP) به هر کدام از دستگاههای شبکه میدهد تا در هنگام دریافت و ارسال دادهها، آدرس مقصد یا مبدا خود را بداند. با این کار، روتر مطمئن خواهد بود که بستههای ارسالی یا دریافتی همیشه به مقصد صحیح خود خواهند رسید و در مسیر شبکه گم نمیشوند.
روتر ISR4431/K9 دارای پورت های متنوعی است که شامل 4 پورت WAN یا LAN با سرعت 10/100/1000، 4 پورت ثابت RJ-45 و SFP برای اتصال به کابل های فیبر نوری، یک پورت کنسول USB و یک پورت کنسول سریال و کمکی RJ45 می باشد. روتر ISR4431/K9 قابلیت پشتیبانی از سه رابط شبکه از نوع NIM را دارد و یک اسلات ماژول، دو عدد اسلات خارجی USB2 و یک اسلات ISC دارد و میزان محدوده پهنای باند آن بین 500 مگابیت در ثانیه تا 1 گیگابیت در ثانیه می باشد.

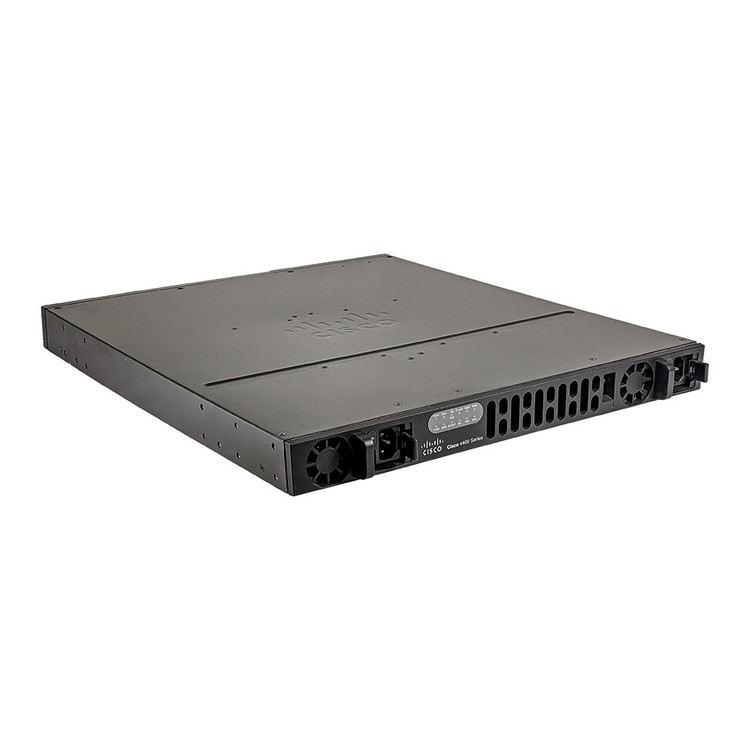

معرفی اجزای تعبیه شده در جلوی روتر ISR4431/K9
| ① | Power supply unit | ③ | Router power On/Off switch |
| ② | LEDs | ④ | Optional power supply unit |
معرفی اجزای تعبیه شده در پشت روتر ISR4431/K9
| ① | اسلات NIM | ⑤ | پورت مدیریت GE و پورت USB Type A |
| ② | پورت های GE | ||
| ③ | پورت کمکی و پورت کنسول | ||
| ④ | پورت USB Type B mini | ||
ماژول ها، کارت ها، مجوزها و لوازم جانبی
Cisco ISR4431/K9 یکی از روترهای سری 4000 سیسکو است که از ماژول ها و اسلات کارت های جدید مانند NIM، ISC و غیره پشتیبانی می کند.
جدول زیر برخی از ماژول ها، کارت ها، مجوزها و چندین کابل را نشان می دهد.
| آیتم | مدل | توضیحات |
| Console and Auxillary Cables | CAB-AUX-RJ45 | Cisco CAB-AUX-RJ45 Auxiliary Cable 8ft with RJ45 and DB25M |
| CAB-ETH-S-RJ45 | Cisco Router Cable CAB-ETH-S-RJ45 | |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 Console Cable 6ft with RJ45 and DB9F | |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Console Cable 6 ft with USB Type A and mini-B | |
| Licenses | L-SL-44-APP-K9= | Cisco ISR 4431/4451 AppX license L-SL-44-APP-K9= with WAAS/vWAAS 1300/2500 conns RTU |
| Network Interface Modules | NIM-1MFT-T1/E1 | Cisco Fourth-Generation Multiflex Trunk Voice and WAN network interface module |
| NIM-2CE1T1-PRI | Cisco Multiflex Trunk Voice and WAN network interface module | |
| NIM-4E/M | Analog voice network interface card (ear and mouth) | |
| NIM-2FXS | Cisco Analog voice network interface card NIM-2FXS | |
| NIM-2FXS/4FXO | Cisco Analog voice network interface card NIM-2FXS/4FXO | |
| NIM-8MFT-T1/E1 | Cisco Fourth-Generation Multiflex Trunk Voice and WAN network interface module | |
| SFPs for On-Board GE Ports | GLC-SX-MMD | Cisco GLC-SX-MMD 1000BASE-SX SFP transceiver module, MMF, 850nm, DOM |
| GLC-LH-SMD | Cisco GLC-LH-SMD 1000BASE-LX/LH SFP transceiver module, MMF/SMF, 1310nm, DOM | |
| GLC-ZX-SMD | Cisco GLC-ZX-SMD 1000BASE-ZX SFP transceiver module, SMF, 1550nm, DOM |
مقایسه با موارد مشابه
| Technical Specifications | ISR4461/K9 | ISR4451-X/K9 | ISR4431/K9 | ISR4351/K9 | ISR4331/K9 | ISR4321/K9 | ISR4221/K9 |
| Aggregate Throughput | 1.5Gbps | 1 Gbps to2 Gbps | 500 Mbps to1 Gbps | 200 Mbps to400 Mbps | 100 Mbps to300 Mbps | 50 Mbps to100 Mbps | 35 Mbps to 75 Mbps |
| Total onboard WAN or LAN 10/100/1000 ports | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
| RJ-45-based ports | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
| SFP-based ports | 4 | 4 | 4 | 3 | 2 | 1 | 1 |
| Enhanced service-module slots | 3 | 2 | 0 | 2 | 1 | 0 | 0 |
| Doublewide service-module slots | 2 | 1 (assumes no singlewide SM-X modules installed) | 0 | 1 (assumes no singlewide SM-X modules installed) | 0 | 0 | 0 |
| NIM slots | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
| OIR (all I/O modules) | Yes | Yes | Yes | Yes | Yes | Yes | No |
| Onboard ISC slot | 1 | 1 | 1 | 1 | 1 | 1 | No |
