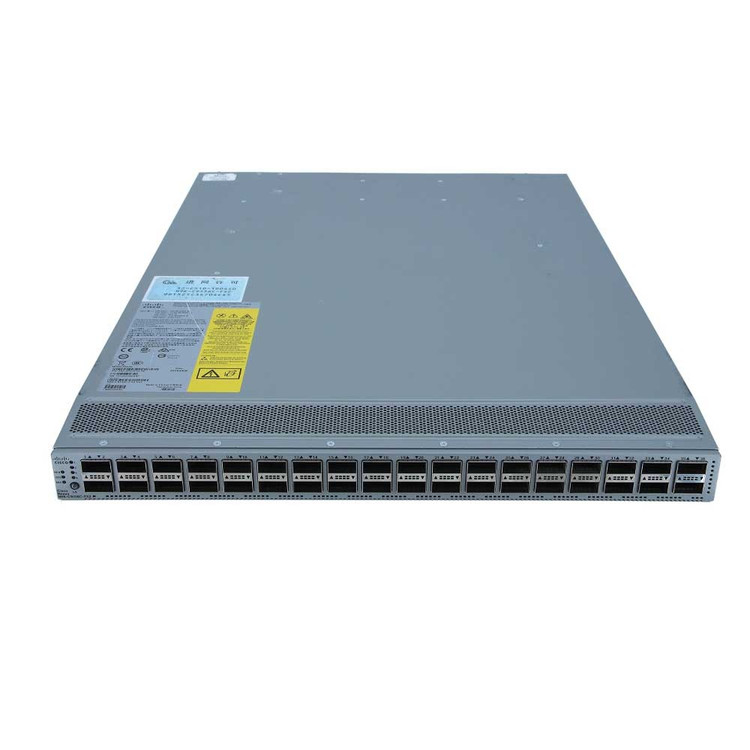

N9K-C9336C-FX2 سوئیچ شبکه
N9K-C9336C-FX2 سوئیچ شبکه
برند:Cisco
توضیحات
سوئیچ نکسوس سیسکو N9K-C9336C-FX2 محصولی از شرکت سیسکو است که به منظور انتقال داده و ارتباط بین دستگاه های مختلف شبکه مانند: روترها، پچ پنل ها و دوربین های مداربسته تحت شبکه تولید شده و با قابلیت تبدیل بسته های داده به بسته های نوری در بازار تجهیزات شبکه به فروش می رسد.
بر اساس فناوری Cisco Cloud Scale، پلتفرمهای Cisco Nexus® 9300-EX و 9300-FX نسل بعدی سوئیچهای ثابت Cisco Nexus 9000 Series هستند. پلتفرم های جدید از استقرار مقرون به صرفه در مقیاس ابری، افزایش تعداد نقاط پایانی و خدمات ابری با امنیت نرخ سیم و تله متری پشتیبانی می کنند.
سوئیچ نکسوس سیسکو N9K-C9336C-FX2 به کاربر این امکان را می دهد تا بتواند به راحتی و بدون مشکل دستگاه های مبتنی بر شبکه خود را به یکدیگر متصل نموده و از آن ها به صورت همزمان استفاده نمایند.
سوئیچ نکسوس سیسکو N9K-C9336C-FX2 یک سوئیچ شبکه 1-RU با پورت ثابت است که برای استقرار spine-leaf-APIC در مراکز داده در رک شبکه مورد استفاده قرار میگیرد. این محصول از 36 پورت شبکه با سرعت 40/100Gbps QSFP28 بهره برده تا این سوئیچ بتواند بسته های داده را با کیفیت و سرعت بالا و بدون مشکل بین دستگاه ها منتقل کرده و آن ها را جابه جا نماید. از سوی دیگر این سوئیچ دارای 2 عدد پورت مدیریتی از نوع Rj45 و SFP+ است.
همه پورت ها از 10 گیگابیت با آداپتور QSA (CVR-QSF-SFP10G) پشتیبانی می کنند. هنگام اتصال یک APIC به یک رابط 40 گیگابیتی، اطمینان حاصل کنید که از آداپتور صحیح به طور خودکار استفاده می کنید. اینترفیس را به 10 گیگابیت تبدیل می کند.
پردازنده سوئیچ نکسوس سیسکو N9K-C9336C-FX2 دارای 4 هسته بوده و از نظر فضای حافظه می توان گفت؛ حافظه دستگاه تا 24 گیگابایت قابلیت ارتقا داشته، حافظه SSD روی دستگاه دارای حافظه 128 گیگابایت و حافظه بافر نیز دارای حجم 40 مگابایت بر ثانیه است. منبع تغذیه سوئیچ نکسوس سری 9300 از نوع DC بود و تا 1200 وات را ساپورت می کند.
اجزای قابل تعویض سوئیچ نکسوس سیسکو N9K-C9336C-FX2 توسط کاربر:
- ماژول های فن (سه عدد) با گزینه های جریان هوای زیر می باشد:
- جریان هوای خروجی سمت درگاه با رنگ آبی (NXA-FAN-65CFM-PE)
- جریان هوای خروجی سمت درگاه با رنگ آبی (NXA-SFAN-65CFM-PE)
- جریان هوای ورودی سمت درگاه با رنگ شرابی (NXA-FAN-65CFM-PI)
- جریان هوای ورودی سمت درگاه با رنگ شرابی (NXA-SFAN-65CFM-PI)
- فنهای NXA-SFAN-65CFM با نسخه Cisco NX-OS پشتیبانی میشوند.
نقد و بررسی
معرفی فن های سوئیچ نکسوس سیسکو N9K-C9336C-FX2:
اگر سوئیچ دارای جریان هوای ورودی سمت درگاه است (رنگ شرابی برای ماژول های فن)، باید پورت ها را در راهروی سرد قرار دهید. اگر سوئیچ دارای جریان هوای خروجی سمت پورت باشد (رنگ آبی برای ماژول های فن)، باید پورت ها را در راهروی داغ قرار دهید. اگر ورودی هوا را در یک راهرو گرم قرار دهید. سوئیچ ممکن است بیش از حد گرم شود و خاموش شود و همه ماژول های منبع تغذیه و فن باید رنگ یکسانی داشته باشند. فن و ماژول های منبع تغذیه قابل تعویض هستند.
می توانید یک ماژول فن یا یک منبع تغذیه را جایگزین کنید. ماژول در طول عملیات، تا زمانی که ماژول های دیگر کار می کنند. اگر فقط یک منبع تغذیه دارید که در حالت عملیاتی، می توانید منبع تغذیه جایگزین را قبل از جدا کردن برق اصلی در شکاف باز نصب کنید.
فن و ماژول های منبع تغذیه قابل تعویض هستند. شما می توانید یک ماژول فن یا یک ماژول منبع تغذیه را در حین کار تعویض کنید، تا زمانی که ماژول های دیگر نصب و کار می کنند. اگر فقط یک منبع تغذیه نصب کرده اید، می توانید منبع تغذیه جایگزین را قبل از جداکردن منبع تغذیه اصلی در شیار باز نصب کنید.
همه فن و ماژول های منبع تغذیه باید جهت جریان هوا یکسان داشته باشند. در غیر این صورت، سوئیچ ممکن است بیش از حد گرم شود و خاموش شود. اگر یک منبع تغذیه دو جهته نصب می کنید، آن ماژول به طور خودکار از همان جهت جریان هوا مانند سایر ماژول های سوئیچ استفاده می کند.
ویژگی های سوئیچ نکسوس سیسکو N9K-C9336C-FX2:
- دارای 36 پورت 40/100 QSFP+
- دارای CPU چهار هسته ای
- دارای رم با ظرفیت 24 گیگابایت
- حافظه ذخیره سازی 128 گیگابایت از نوع SSD
- دارای 1 پورت USB
- دارای پورت RJ45 و RS232
- مک آدرس معادل 256000
مشخصات فنی سوئیچ نکسوس سیسکو N9K-C9336C-FX2:
| N9K-C9336C-FX2 | Product Code |
|---|---|
| 36 x 40/100-Gbps QSFP28 ports | Ports |
| 1/10/25/40/100-Gbps Ethernet | Supported speeds |
| Breakout supported on all ports, 1-36 | |
| 100G, 2x50G NRZ, | |
| 40G native, 4x10/25G (10G w/QSA) | |
| 1G w/QSA except ports 1-6 and 33-36 | |
| 4 cores | CPU |
| 24 GB | System memory |
| 128 GB | SSD drive |
| 40 MB | System buffer |
| 2 ports: 1 RJ-45 and 1 SFP+ | Management ports |
| 1 | USB ports |
| 1 | RS-232 serial ports |
| 750W AC, 1100W AC, 1100W DC, 1100W HVAC/HVDC | Power supplies |
| 337W | Typical power (AC) |
| 719W | Maximum power (AC) |
| 100 to 240V | Input voltage (AC) |
| 100 to 277V | Input voltage (High-Voltage AC [HVAC]) |
| –40 to –72V | Input voltage (DC) |
| –240 to –380V | Input voltage (High-Voltage DC [HVDC]) |
| 50 to 60 Hz | Frequency (AC) |
| 3 dual fan trays | Fans |
| Port-side intake and exhaust | Airflow |
| 1.72 x 17.3 x 24.5 in. (4.4 x 43.9 x 62.3 cm) | Physical dimensions |
| (H x W x D) | |
| 352,590 hours | MTBF |
| 2000 egress | |
| 4096 | Maximum number of VLANs |
| Shipping: 1,000 | Number of Virtual Routing and Forwarding (VRF) instances |
| Maximum: 16,000 | |
| 64 | Maximum number of ECMP paths |
| 512 | Maximum number of port channels |
| 32 | Maximum number of links in a port channel |
| 4 | Number of active SPAN sessions |
| 3967 | Maximum number of VLAN’s in Rapid per-VLAN Spanning Tree (RPVST) instances |
| 490 | Maximum number of Hot-Standby Router Protocol (HSRP) groups |
| 1023 | Number of Network Address Translation (NAT) entries |
| 64 | Maximum number of Multiple Spanning Tree (MST) instances |
| 64000 | Flow-table size used for Cisco Tetration Analytics platform |
| 8 | Number of Queues |
