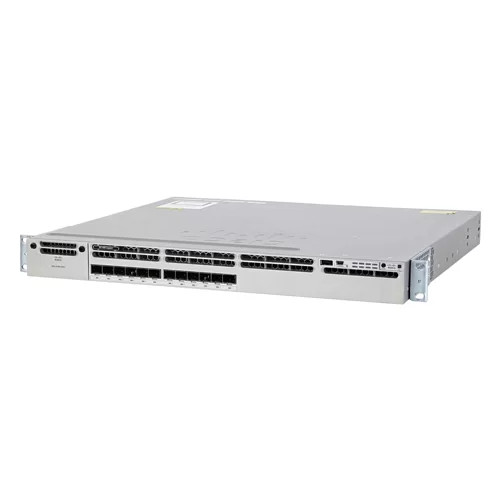

WS-C3850-12XS-S سوئیچ شبکه
WS-C3850-12XS-S سوئیچ شبکه
برند:Cisco
توضیحات
سوئیچ سیسکو WS-C3850-12XS-S از جمله سوئیچ های سری 3850 سیسکو است که در بازار تجهیزات شبکه به فروش می رسد. این سوئیچ شبکه از سری سوئیچ های Cisco Catalyst لایه 3 و نمونهای از معماری Digital Network Architecture) DNA) شرکت سیسکو میباشد. این دستگاه دارای 12 پورت +SFP اترنت بوده و از منبع تغذیه و فن ماژولار پشتیبانی می کند.
ویژگی های سوئیچ سیسکو WS-C3850-12XS-S:
- پشتیبانی از سیستم عامل IP Base
- قابلیت کنترل یکپارچه وایرلس با حداکثر 40G ظرفیت وایرلس بر روی هر سوئیچ
- پشتیبانی از حداکثر 100 اکسس پوینت و 2000 کابل روی هر سیستم سوئیچینگ (Switch or Stack)
- دارای 12 پورت +SFP ده گیگابیت اترنت
- تکنولوژی Cisco StackWise-480 انعطاف پذیری و مقیاس پذیری بالا با گذردهی 480 گیگابیت بر ثانیه را در استک ارائه می دهد.
- تکنولوژی Cisco StackPower
- منبع تغذیه ماژولار و سه فن ماژولار و اضافی
- نرم افزار پشتیبانی از مسیریابی IPv4 و IPv6، مسیریابی چند گانه، modular Quality of Service (QoS) ،(Flexible NetFlow)FNF و بهبود ویژگی های امنیتی
- با نرم افزار یکپارچه Cisco IOS امکان ارتقای آسان ویژگی های نرم افزاری را فراهم می کند.
- سرویس های Cisco DNA از طریق نرم افزار Cisco ONE ارائه می شود که به آسانی راه حل های با ارزش با مجوز های انعطاف پذیری و قابلیت حمل را ارائه می دهد.
- پشتیبانی از AES-256 با MACSEC 256-bit قدرتمند برای +SFP و الگوریتم رمزگذاری 128-bit روی تمام مدل ها
| WS-C3850-12XS-S | |
|---|---|
| 1RU | Enclosure Type |
| IP Base | Feature Set |
| C3850-NM-4-10G | Network SFP uplink module selection |
| 12 × 10/100/1000 10G SFP+ Optical ports | Ports |
| 9 | Maximum stacking number |
| 480Gpbs | Stack bandwidth |
| 227.28Mpps | Forwarding Performance |
| 320Gbps | Switching Capacity |
| 4GB | RAM |
| 4GB | Flash Memory |
| 44.5cm x 45 cm x 4.45 cm | Dimensions (WDH) |
سوئیچ شبکه از یک ماژول با قابلیت جا به جایی در حین کار (hot-swappable) پشتیبانی می کند که پورت های Uplink را برای اتصال به سایر دستگاه ها ارائه می دهد. این سوئیچ فقط باید با یک ماژول شبکه یا یک Blank Module نصب شود. تمام سوئیچ های سری 3850 با یکی از پنج منبع تغذیه (350 وات، 715 وات، 750 وات، 1100 وات یا 440 وات دسی بل) در دسترس می باشند.
| StackPower | StackWise480 | POE budget with 1100W secondary PS | Available PoE power | Default AC power supply | Total 10/100/1000 or SFP or SFP+ ports | Model |
|---|---|---|---|---|---|---|
| YES | YES | - | - | 350WAC | +121/10G SFP | WS-C3850-12XS |
سوئیچهای سری 3850 سیسکو مجهز به تکنولوژی StackPower هستند که در واقع StackPower یک تکنولوژی نوآورانه برای به اشتراکگذاری Power و Redundancy Power است. این کانفیگ به اعضای Stack به دو روش مختلف اجازه اشتراک و توزیع پاور را میدهد.
- در روش اول: پاور جمع آوری می شود و سپس میان اعضای Stack تقسیم می شود و پاور به صورت پویا به مکانی که به پاور بیشتری نیاز دارند، اختصاص مییابد.
- در روش دوم: حالت Redundant است ، این حالت Stack را بررسی میکند و منابعی که بیشترین توان مصرفی دارند را شناسایی میکند و به همان مقدار توان پاور ذخیره میکند و باقی مانده توان خود را برای بقیه اعضای Power اختصاص میدهد و زمانی که حالت Redundant فعال شود، Stack به صورت خودکار به حالت اشتراک گذاری Power میرود، با این تکنولوژی دیگر نیاز به منبع RPS وجود ندارد و به کاربران به راحتی اجازه میدهد که از یک منبع تغذیه دیگر استفاده کنند.
سوئیچ سیسکو WS-C3850-12XS از مجموعه ویژگی های سیستم عامل IP Base پشتیبانی می کند و تنها با سایر سوئیچ های Catalyst 3850 Series IP Base استک می شود.
نقد و بررسی
کارت ماژول های شبکه:
سوئیچ های سری 3850 از پنج ماژول شبکه اختیاری برای ارائه پورت های uplink پشتیبانی می کنند. پیکربندی پیش فرض سوئیچ دارای کارت ماژول شبکه نمی باشد. برای داشتن ماژول شبکه در زمان خرید سوئیچ سیسکو می توانید ماژول های شبکه ای مناسب با کسب و کار خود را خریداری نمایید.
در صورتی که قصد خرید هرگونه تجهیزات شبکه اعم از سوئیچ شبکه، روتر، دوربین مداربسته و .. را دارید می توانید با کارشناسان مسترشبکه از طریق شماره 02162913 تماس گرفته و مشاوره رایگان دریافت نمائید.
| Network modules | Model |
|---|---|
| C3850-NM-4-10G | WS-C3850-12XS |
منابع تغذیه ماژولار و redundant:
سوئیچ سری Cisco Catalyst 3850 مانند سوئیچ سیسکو 12 پورت WS-C3850-12XS-S از دو منبع تغذیه redundant پشتیبانی می کند. سوئیچ ها با یک منبع تغذیه به طور پیش فرض همراه هستند . کاربران می توانند منبع تغذیه دوم را در هنگام سفارش سوئیچ یا در زمان دیگری خریداری نمایند. اگر تنها یک منبع تغذیه نصب شده باشد، باید همیشه در منبع تغذیه bay 1 باشد. این سوئیچ همچنین دارای سه فن نیز است.
| Available PoE power | Default power supply | Model |
|---|---|---|
| - | PWR-C1-350WAC | 12port SFP+ switch |
نگاهی به پنل جلویی سوئیچ سیسکو WS-C3850-12XS-S:
پنل جلویی سوئیچ سیسکو WS-C3850-12XS-S
- UID)blue beacon)
- دکمه Mode
- LED های وضعیت
- پورت USB mini-Type B
- پورت ذخیره ساز USB Type A
- 12 پورت +10G SFP
- اسلات کارت ماژول SFP uplink
نگاهی به پنل پشتی سوئیچ سیسکو WS-C3850-12XS-S:
پنل پشتی سوئیچ سیسکو WS-C3850-12XS-S
- اتصال به زمین
- دکمه Reset
- پورت کنسول RJ-45
- پورت MGMT
- فن های دستگاه
- کانکتور پورت StackWise
- کانکتور StackPower
- ماژول های منبع تغذیه
مشخصات فنی سوئیچ سیسکو WS-C3850-12XS-S:
| Specification | |
|---|---|
| WS-C3850-12XS-S | model info |
| Rack-mountable - 1U | enclosure type |
| 12x SFP+ ports | Ports |
| Ethernet management port: RJ-45 connectors, 4-pair Cat-5 UTP cabling Management console port: RJ-45-to-DB9 cable for PC connections |
Network management Interface |
| None | Available PoE Power |
| 320Gbps | Switching Capacity |
| 9 | Maximum stacking number |
| 480Gbps | Stack Bandwidth |
| 227.28Mpps | Forwarding Performance |
| 48,000flows | FNF entries |
| 1000 | Maximum VLANs IDs |
| 32K | MAC Address Table Size |
| Multicore CPU | CPU |
| 4G | RAM |
| 4G | Flash Memory |
| Wireless | |
| 100 | Number of AP per switch/stack |
| 2000 | Number of wireless clients per switch/stack |
| 64 | Total number of WLANs per switch |
| up to 20Gbps | Wireless bandwidth per switch |
| 3600, 3500, 2600, 1600, 1260, 1140, 1040 | Supported Aironet AP series |
| Expansion / Connectivity | |
| USB (Type-B), Ethernet (RJ-45) | Console ports |
| 1 network module slot and 1 power redundant slot | Expansion Slot(s) |
| C3850-NM-4-1G: 4 x 1G uplinks network module C3850-NM-2-10G: 2 x 10G or 4 x 1G uplinks network module |
Network Modules Selection |
| STACK-T1-50CM StackWise stacking cable with a 0.5 m length STACK-T1-1M StackWise stacking cable with a 1.0 m length STACK-T1-3M StackWise stacking cable with a 3.0 m length |
Stacking cable |
| CAB-SPWR-30CM stack power cable with a 30CM length CAB-SPWR-150CM stack power cable with a 150CM length |
Stack Power Cable (recommended) |
| PWR-C1-350WAC | Power supply |
| Power supply - redundant - plug-in module | Power Device |
| optional | Power Redundancy |
| 100V-240V | Voltage range (Auto) |
| 109.75 (Max) | Power Consumption of standalone(in Watts) |
| Miscellaneous | |
| 17.5Inches (44.5 cm) | Width |
| 17.7Inches (45.0 cm) | Depth |
| 1.75Inches (4.45 cm) | Height |
| 12.9Pounds (5.8 Kg) | Weight |
| optional | Rack Mounting Kit |
| 371440 | MTBF in hours |
| IEEE 802.1D Spanning Tree Protocol IEEE 802.1p CoS Prioritization IEEE 802.1Q VLAN IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1X-Rev (IEEE 802.11 IEEE 802.1ab (LLDP IEEE 802.3ad IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X RMON I and II standards SNMP v1, v2c, and v3 |
Compliant Standards |
| System software / license | |
| IOS IP Base (Upgradable) | System software |
| ENERGY-MGMT, ENERGY-MGT-100-K9 | EnergyWise license |
| C3850-12-S-E: IP Base to IP Services RTU paper license L-C3850-12-S-E: IP Base to IP Services RTU electronic license |
Software license |
| L-LIC-CT3850-UPG: Primary upgrade license SKU for Cisco 3850 wireless controller (e-delivery) L-LIC-CTIOS-1A: 1 access point adder license for Cisco IOS Software based wireless controller (e- delivery) LIC-CT3850-UPG: Primary upgrade license SKU for Cisco 3850 wireless controller (paper license)LIC-CTIOS-1A: 1 access point adder license for the Cisco IOS Software based wireless controller (paper license) |
Access Point Licenses |
| RPS Support Jumbo Frames VLANS Voice Vlan VTPv2 CDPv2 LLDP +802.3ad LACP and PAgP PVST/PVST 802.1W/802.1S Port Fast/Uplink Fast Dynamic Trunking Protocol (DTP) port CoS Trust and Override Trusted Boundary ACL Classification ingress Policing Auto QoS Per VLAN policies 802.1p queues Scheduling Priority Queuing Configure CoS Priority Queues Configure CoS Priority Queues Configure Queue Weights Configure Buffers and Thresholds Class & Policy Maps Modify CoS and DSCP Mapping Weighted Tail Drop IGMPv1,v2,v3 and MLDv1, v2 DHCP server DSCP transparency HSRP, VRRP, BLGP RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 VRF- lite PIM SM/DM, PIM sparse-dense mode, SSM Flexible Netflow |
Features |
| Port security DHCP snooping Dynamic ARP inspection (DAI) IP source guard The Unicast Reverse Path Forwarding (uRPF) Bidirectional data support on a SPAN User authentication Private VLAN Router and VLAN ACLs complete identity and security Multidomain authentication MAC address notification IGMP filtering Cisco security VLAN ACL Secure Shell (SSH) Protocol, Kerberos, and Simple Network Management Protocol Version 3 (SNMPv3) Port-based ACLs TrustSec SXP IEEE 802.1ae TACACS+ and RADIUS authentication Cisco standard and extended IP security router ACLs Bridge protocol data unit (BPDU) Guard Spanning Tree Root Guard (STRG) Wireless end-to end security |
Advanced Network security |
| BRIDGE-MIB CISCO-AUTH-FRAMEWORK-MIB CISCO-BGP4-MIB, BGP4-MIB CISCO-BRIDGE-EXT-MIB CISCO-BULK-FILE-MIB CISCO-CABLE-DIAG-MIB CISCO CALLHOME-MIB CISCO-CEF-MIB CISCO-CIRCUIT-INTERFACE-MIB CISCO-ENTITY-VENDORTYPE-OID-MIB CISCO-CONTEXT-MAPPING-MIB CISCO-DEVICE-LOCATION MIB CISCO-DHCP-SNOOPING-MIB CISCO-EIGRP-MIB CISCO-EMBEDDED-EVENT-MGR-MIB CISCO-ENTITY-FRU-CONTROL MIB CISCO-ENTITY-SENSOR-MIB ENTITY-MIB CISCO-ERR-DISABLE-MIB CISCO-CONFIG-COPY-MIB CISCO-FLOW MONITOR-MIB CISCO-FTP-CLIENT-MIB CISCO-HSRP-EXT-MIB CISCO-HSRP-MIB CISCO-IETF-ISIS-MIB CISCO-IF EXTENSION-MIB CISCO-IGMP-FILTER-MIB CISCO-CONFIG-MAN-MIB CISCO-IP-CBR METRICS-MIB CISCO-IPMROUTE-MIB CISCO-IP-STAT-MIB CISCO-IP-URPF-MIB CISCO-L2L3-INTERFACE-CONFIG-MIB CISCO-LAG-MIB CISCO-LICENSE-MGMT MIB CISCO-MAC-AUTH-BYPASS-MIB CISCO-MAC-NOTIFICATION-MIB CISCO-MDI METRICS-MIB CISCO-FLASH-MIB CISCO OSPF-MIB CISCO-OSPF-TRAP-MIB CISCO-PAE-MIB CISCO-PAGP-MIB CISCO-PIM-MIB CISCO-PING-MIB CISCO-PORT-QOS-MIB CISCO-PORT-SECURITY-MIB CISCO-PORT STORM-CONTROL-MIB CISCO-POWER ETHERNET-EXT-MIB CISCO-PRIVATE VLAN-MIB CISCO-PROCESS-MIB CISCO PRODUCTS-MIB CISCO-RF-MIB CISCO-RTP-METRICS-MIB CISCO-RTTMON-MIB CISCO-SMART-INSTALL-MIB CISCO-SNMP TARGET-EXT-MIB CISCO-STACKMAKER MIB CISCO-MEMORY-POOL-MIB CISCO STP-EXTENSIONS-MIB CISCO-SYSLOG-MIB CISCO-TCP-MIB CISCO-UDLDP-MIB CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB CISCO-VLAN-MEMBERSHIP-MIB CISCO VTP- MIB EtherLike-MIB HC-RMON-MIB IEEE8021-PAE-MIB IEEE8023-LAG-MIB IF MIB IGMP-MIB IGMP-STD-MIB IP FORWARD-MIB IP-MIB IPMROUTE-STD-MIB LLDP-EXT MED-MIB LLDP-MIB NOTIFICATION-LOG-MIB OLD-CISCO-MEMORY-MIB CISCO-CDP-MIB POWER-ETHERNET-MIB RMON2-MIB RMON-MIB SNMP-COMMUNITY-MIB SNMP-FRAMEWORK-MIB SNMP-MPD-MIB SNMP-NOTIFICATION-MIB SNMP-PROXY MIB SNMP-TARGET-MIB SNMP-USM-MIB SNMPv2-MIB SNMP-VIEW-BASED-ACM-MIB TCP-MIB UDP-MIB CISCO-IMAGE-MIB CISCO-STACKWISE-MIB AIRESPMACE WIRELESS-MIB CISCO-LWAPP-IDS-MIB CISCO-LWAPP-AP-MIB CISCO-LWAPP CCX-RM-MIB CISCO-LWAPP-CLIENT-ROAMING-MIB CISCO-LWAPP-DOT11-CCX-CLIENT-DIAG-MIB CISCO-LWAPP-DOT11-CCX-CLIENT-MIB CISCO-LWAPP-DOT11-CLIENT-CCX-REPORTS-MIB CISCO-LWAPP-DOT11-CLIENT-MIB CISCO-LWAPP-DOT11-MIB CISCO-LWAPP-DOWNLOAD-MIB CISCO-LWAPP-LINKTEST-MIB CISCO LWAPP-MFP-MIB CISCO-LWAPP MOBILITY-EXT-MIB CISCO-LWAPP-QOS-MIB CISCO LWAPP-REAP-MIB CISCO-LWAPP-ROGUE-MIB CISCO-LWAPP-RRM-MIB CISCO LWAPP-SI-MIB CISCO-LWAPP-TSM-MIB CISCO-LWAPP-WLAN-MIB CISCO-LWAPP WLAN-SECURITY-MIB |
Management |
| Cisco SMARTnet Service Cisco Smart Foundation Service Cisco SP Base Service Cisco Focused Technical Support Services |
Technical Support and Services |
| Environmental Ranges | |
| With AC power supply Operating environment and altitude | |
| 23ºF to 113ºF (-5ºC to +45ºC) | Operating temperature up to 5000 ft (1500 m) |
| 23ºF to 104ºF (-5ºC to +40ºC) | Operating temperature up to 10,000 ft (3000 m) |
| 23ºF to 113ºF (-5ºC to +45ºC) | Short-term exception at sealevel with single fan failure |
| 23ºF to 122ºF (-5ºC to 50ºC) | Short-term exception up to 5000 feet (1500 m) |
| 23ºF to 113ºF (-5ºC to 45ºC) | Short-term exception up to 10,000 feet (3000 m) |
| With DC power supply Operating environment and altitude (NEBS) | |
| 23ºF to 113ºF (-5ºC to +45ºC) | Operating temperature up to 6000 ft (1800 m) |
| 23ºF to 104ºF (-5ºC to +40ºC) | Operating temperature up to 10,000 ft (3000 m) |
| 23ºF to 95ºF (-5ºC to 35ºC) | Operating temperature up to 13,000 ft (4000m) |
| 23ºF to 131ºF (-5ºC to +55ºC) | Short-term exception up to 6,000 feet (1800 m) |
| 23ºF to 122ºF (-5ºC to +50ºC) | Short-term exception up to 10,000 feet (3000 m) |
| 23ºF to 113ºF (-5ºC to +45ºC) | Short-term exception up to 13,000 feet (4000 m) |
| 23ºF to 113ºF (-5ºC to +45º) | Short-term exception at sealevel with single fan failure |
| -40ºF to 160ºF (-40ºC to 70ºC) | Storage environment |
| Up to 13,000 Feet (Up to 4000 Meters) | Operating altitude |
| Up to 15,000 Feet (Up to 4573 Meters) | Storage altitude |
| 10%to 95% noncondensing | Operating relative humidity |
| 10%to 95% noncondensing | Storage relative humidity |
