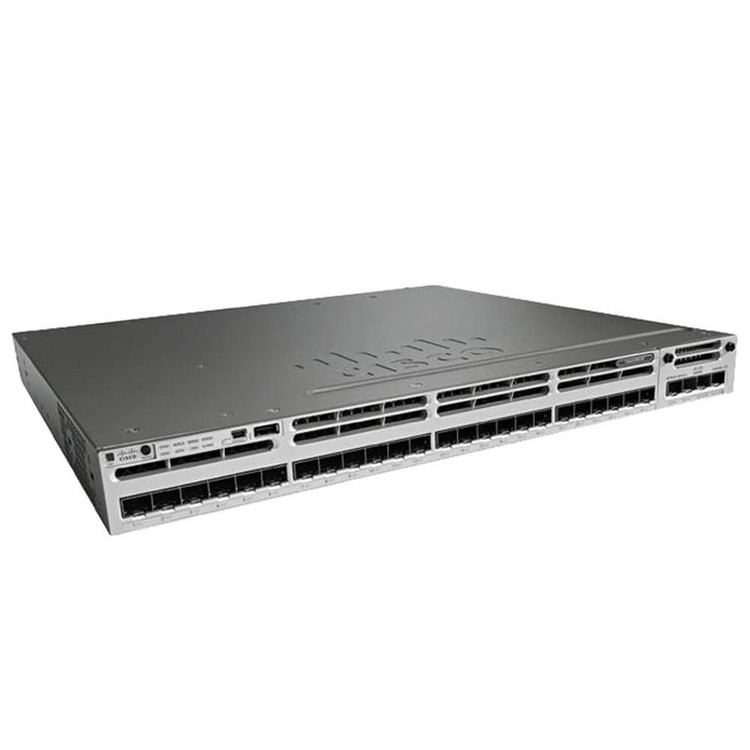

WS-C3850-24S-S سوئیچ شبکه

WS-C3850-24S-S سوئیچ شبکه
برند:Cisco
90,000,000
توضیحات

سوئیچ سیسکو WS-C3850-24S-S در یک پلت‌فرم ‌سوئیچ چندلایه‌ای امکان اتصال وایرلس و سیمی را فراهم می کند و در بازار تجهیزات شبکه به فروش می رسد. این مدل از سوئیچ شبکه نسل جدید سوئیچ های لایه‌ای سیسکو می باشد. سوئیچ سری Cisco Catalyst نمونه‌ای از معماری DNA شرکت سیسکو می‌باشد.





شرکت سیسکو با قابلیت‌های Unified Access Data Plane) UADP) و Application Specific Integrated Circuit) ASIC) توانسته است سوئیچ‌های قدرتمندی را روانه بازار کند و همچنین سوئیچ‌ها را قادر می‌سازد که اجرای Policy های یکسان برای وایرلس و با سیم، انعطاف پذیری، بهینه سازی برنامه و Application Visibility را فراهم کند.

این سوئیچ سیسکو 24 پورت برای استفاده در لایه 2، لایه3 (با محدودیت)، لایه Access و لایه Distribution شبکه طراحی شده است.



قابلیت‌های سوئیچ سیسکو WS-C3850-24S-S:

  • ارائه دسترسی ساده و بسیار امن یکپارچه توسط یک کنترل کننده یکپارچه بی سیم
  • پشتیبانی از 100 اکسس پوینت (Access Points)
  • دارای 2000 Wireless Clients در هر سوئیچ یا Stack (سوئیج‌های سری 3850 کمپانی سیسکو، بسیار قدرتمند هستند)







برخی از امکانات سخت افزاری سوئیچ سیسکو WS-C3850-24S-S:

  •  دارای 24 پورت SFP فیبر نوری
  •  پشتیبانی از سیستم عامل Image IOS IP Base
  •  قابلیت پشتیبانی از چهار ماژول شبکه در قسمت Uplink
  •  پشتیبانی از VLAN تا 1K
  • پشتیبانی  از قابلیت StackWise
  • دارای Power Redundant به صورت اختیاری
  • پشتیبانی از ماژول شبکه به صورت اختیاری
  • پشتیبانی از قابلیت (POE+ (Power over Ethernet Plus یا همان استاندارد IEEE 802.3at
  •  پشتیبانی از Cisco Universal Power over Ethernet) UPOE) که FHUE  امکان تأمین برق 60W را برای پورت موردنظر امکان‌پذیر می کند که قابلیت انحصاری و جدید سیسکو است. (دوبرابر مقدار استاندارد +POE)

نکته: هنوز تکنولوژی UPOE به استاندارد تبدیل نشده است و محصولات جدید سیسکو از این تکنولوژی پشتیبانی می‌کند.

  •  پشتیبانی از پاور اضافی
  •  پشتیبانی از فن های اضافی

این سوئیچ سیسکو 24 پورت گیگ از یک ماژول شبکه با قابلیت Hot-Swappable پشتیبانی می‌کند که امکان اتصال پورت‌های Uplink به دیگر دستگاه‌ها را فراهم می‌کند، لازم به ذکر است که این ماژول‌ها به صورت پیش‌فرض، روی دستگاه سوئیچ نصب  نیستند. بر روی این مدل از سوئیچ فقط امکان نصب یک ماژول شبکه وجود دارد (یک فضای برای نصب ماژول شبکه بر روی سوئیچ قرار دارد).

محصولات سری Multigigabit 3850 کمپانی سیسکو  از سرعت و استاندارد بی‌سیم فعلی و نسل بعدی، از جمله استاندارد 802.11ac Wave2 پشتیبانی می‌کند.



  WS-C3850-24S-S
24x SFP ports Ports
C3850-NM-4-1G
C3850-NM-2-10G		 Network SFP Uplink Module Selection
Ethernet management port: RJ-45 connectors, 4-pair Cat-5 UTP cabling
Management console port: RJ-45-to-DB9 cable for PC connections		 Network management Interface
None Available PoE Power
92Gbps Switching Capacity
9 Maximum stacking number
480Gbps Stack Bandwidth
68.4Mpps Forwarding Performance
4G RAM
50 Number of AP per switch/stack
2000 Number of wireless clients per switch/stack
4.45cm x 44.5 cm x 45 cm Dimensions



سوئیچ سیسکو WS-C3850-24S-S توان تولید ظرفیت 40GIG بی‌سیم را، در هر سوئیچ دارد. تکنولوژی StackWise-480 موجود در این مدل از سوئیچ، آن را  قادر می‌سازد تا با سرعت 480 گیگابیت در ثانیه پهنای باند Stack کار کند. همچنین این محصول در نسخه‌های 24 و 48 پورت با سرعت گیگابیت اختیاری اترنت و قابلیت +POE و UPOE روانه بازار شده است.

دو مدل سوئیچ 12 و 24، مبتنی بر SFP (سرعت گیگابیت) و +SFP (سرعت 10 گیگابیت) وجود دارد که بر روی هر سوئیچ امکان اضافه کردن یک ماژول اضافی به صورت اختیاری در قسمت Uplink وجود دارد. ماژول‌هایی که به ما پورت‌هایی نظیر : Gigabit Ethernet ،2×Gigabit Ethernet ،4×Gigabit Ethernet ،8×Gigabit Ethernet ،2×Gigabit Ethernet QSFP+ Port را ارائه می‌دهند. (+QSFP که مخفف عبارت Quad Small Form Factor Pluggable Plus است، یک نوع رابط است.)

نقد و بررسی

قابلیت StackPower سوئیچ سیسکو:

سوئیچ‌های سری 3850 سیسکو مجهز به تکنولوژی محبوب StackPower است. StackPower یک تکنولوژی نوآورانه جهت به اشتراک‌گذاری پاور و پاور اضافی می باشد. این کانفیگ به اعضای Stack به دو روش مختلف اجازه اشتراک و توزیع پاور را می‌دهد.

  • روش اول: جمع‌آوری پاور و سپس توزیع پاور میان اعضای Stack به صورت پویا می باشد و پاور به سوئیچی که به پاور  بیشتری نیاز دارد، اختصاص می‌یابد.
  • روش دوم: حالت Redundant، این حالت Stack را بررسی می‌کند و منابع با بیشترین توان مصرف را شناسایی می‌کند و به همان مقدار پاور ذخیره می‌کند و باقی مانده توان خود برای بقیه اعضای Power اختصاص می‌دهد و زمانی که حالت Redundant فعال شود، Stack به صورت خودکار به حالت اشتراک گذاری Power می‌رود، با این تکنولوژی دیگر نیاز به منبع RPS وجود ندارد و به کاربران به راحتی اجازه می‌دهد که از یک منبع تغذیه دیگر استفاده کنند.







نگاهی به پنل جلویی سوئیچ سیسکو WS-C3850-24S-S:

سوئیچ سیسکو WS-C3850-24S-S

پنل جلویی سوئیچ سیسکو WS-C3850-24S-S

  1. UID (چراغ آبی)
  2. دکمه Mode
  3. LED های نشان دهنده وضعیت سوئیج
  4. پورت USB mini-Type B جهت Management
  5. پورت USB Type A جهت Storage
  6.  24 پورت SFP (فیبر نوری) با سرعت گیگابیت
  7. محل قرارگیری یک ماژول شبکه (در شکل بالا یک ماژول شبکه بر روی سوئیچ قرار داده شده است که دارای چهار پورت SFP است)



نگاهی به پنل پشتی سوئیچ سیسکو WS-C3850-24S-S:

سوئیچ سیسکو WS-C3850-24S-S

  1. اتصال به زمین
  2. دکمه Reset
  3. پورت کنسول RJ-45
  4. پورت مدیریتی
  5. محفظه فن
  6. کانکتور اتصال Stackwise
  7. کانکتور StackPower
  8. منبع تغذیه ها



لوازم جانبی سوئیچ WS-C3850-24S-S:



Description Models
Cisco 3850 Series 4 x 1GE Network Module C3850-NM-4-1G
Cisco 3850 Series 2 x 10GE Network Module C3850-NM-2-10G
C3850-24 IP Base to IP Services Electronic RTU License L-C3850-24-S-E
Cisco 3850 Series Power Supply 350W AC PWR-C1-350WAC
Cisco 3850 Series Secondary Power Supply 350W AC Config 1 Secondary Power Supply PWR-C1-350WAC/2
Cisco StackWise-480 50cm stacking cable for Cisco Catalyst 3850 series switch STACK-T1-50CM=
Cisco StackWise-480 1m stacking cable for Cisco Catalyst 3850 series switch STACK-T1-1M=



امکان استفاده از لوازم جانبی ذکر شده در جدول، بنابر نیاز مشتری، بر روی سوئیچ سیسکو مدل WS-3850-24S-S قابل استفاده می‌باشد. لازم به ذکر است همه موارد تجهیزات فوق همراه دستگاه نمی‌باشند.



مشخصات فنی سوئیچ سیسکو WS-C3850-24S-S:



  Specifications
WS-C3850-24S-S model info
Rack-mountable - 1U enclosure type
24x SFP ports Ports
Ethernet management port: RJ-45 connectors, 4-pair Cat-5 UTP cabling
Management console port: RJ-45-to-DB9 cable for PC connections		 Network management Interface
None Available PoE Power
92Gbps Switching Capacity
9 Maximum stacking number
480Gbps Stack Bandwidth
68.4Mpps Forwarding Performance
48,000flows FNF entries
1000 Maximum VLANs IDs
32K MAC Address Table Size
Multicore CPU CPU
4G RAM
2G Flash Memory
  Wireless
50 Number of AP per switch/stack
2000 Number of wireless clients per switch/stack
64 Total number of WLANs per switch
up to 20Gbps Wireless bandwidth per switch
3600, 3500, 2600, 1600, 1260, 1140, 1040 Supported Aironet AP series
  Expansion / Connectivity
USB (Type-B), Ethernet (RJ-45) Console ports
1 network module slot and 1 power redundant slot Expansion Slot(s)
C3850-NM-4-1G: 4 x 1G uplinks network module
C3850-NM-2-10G: 2 x 10G or 4 x 1G uplinks network module
STACK-T1-50CM StackWise stacking cable with a 0.5 m length		 Network Modules Selection
STACK-T1-1M StackWise stacking cable with a 1.0 m length
STACK-T1-3M StackWise stacking cable with a 3.0 m length		 Stacking cable
CAB-SPWR-30CM stack power cable with a 30CM length
CAB-SPWR-150CM stack power cable with a 150CM length		 Stack Power Cable (recommended)
PWR-C1-350WAC Power supply
Power supply - redundant - plug-in module Power Device
optional Power Redundancy
100V-240V Voltage range (Auto)
109.75 (Max) Power Consumption of standalone(in Watts)
  Miscellaneous
17.5Inches (44.5 cm) Width
17.7Inches (45.0 cm) Depth
1.75Inches (4.45 cm) Height
15.48Pounds (7.02Kg) Weight
optional Rack Mounting Kit
315840 MTBF in hours
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1p CoS Prioritization
IEEE 802.1Q VLAN
IEEE 802.1s
IEEE 802.1w
IEEE 802.1X
IEEE 802.1X-Rev
IEEE 802.11
IEEE 802.1ab (LLDP)
IEEE 802.3ad
IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
RMON I and II standards
SNMP v1, v2c, and v3		 Compliant Standards
  System software / license
IOS IP Base (Upgradable) System software
ENERGY-MGMT, ENERGY-MGT-100-K9 EnergyWise license
C3850-24-S-E: IP Base to IP Services RTU paper license
L-C3850-24-S-E: IP Base to IP Services RTU electronic license		 Software license
L-LIC-CT3850-UPG: Primary upgrade license SKU for Cisco 3850 wireless controller (e-delivery)
L-LIC-CTIOS-1A: 1 access point adder license for Cisco IOS Software based wireless controller (e-delivery)
LIC-CT3850-UPG: Primary upgrade license SKU for Cisco 3850 wireless controller (paper license)
LIC-CTIOS-1A: 1 access point adder license for the Cisco IOS Software based wireless controller (paper license)		 Access Point Licenses
RPS Support
Jumbo Frames
VLANS
Voice Vlan
VTPv2
CDPv2
LLDP
802.3ad LACP and PAgP
+PVST/PVST
802.1W/802.1S
Port Fast/Uplink Fast
Dynamic Trunking Protocol (DTP)
port CoS Trust and Override
Trusted Boundary
ACL Classification
ingress Policing
Auto QoS
Per VLAN policies
802.1p queues
Scheduling
Priority Queuing
Configure CoS Priority Queues
Configure CoS Priority Queues
Configure Queue
Weights
Configure Buffers and Thresholds
Class & Policy Maps
Modify CoS and DSCP Mapping
Weighted Tail Drop
IGMPv1,v2,v3 and MLDv1, v2
DHCP server
DSCP transparency
HSRP, VRRP
RIPv1, v2 EIGRP stub, PIM stub, OSPF stub
IPV6 management		 features
Port security
DHCP snooping
Dynamic ARP inspection (DAI)
IP source guard
The Unicast Reverse Path Forwarding (uRPF)
Bidirectional data support on a SPAN
User authentication
Private VLAN
Router and VLAN ACLs
complete identity and security
Multidomain authentication
MAC address notification
IGMP filtering
Cisco security VLAN ACL
Secure Shell (SSH) Protocol, Kerberos, and Simple Network Management Protocol Version 3 (SNMPv3)
Port-based ACLs
TrustSec SXP
IEEE 802.1ae
TACACS+ and RADIUS authentication
Cisco standard and extended IP security router ACLs
Bridge protocol data unit (BPDU) Guard
Spanning Tree Root Guard (STRG)
Wireless end-to-end security		 Advanced Network security
Cisco SMARTnet Service
Cisco Smart Foundation Service
Cisco SP Base Service
Cisco Focused Technical Support Services		 Technical Support and Services
  Environmental Ranges
  With AC power supply Operating environment and altitude
23ºF to 113ºF ( -5ºC to +45ºC) Operating temperature up to 5000 ft (1500 m)
23ºF to 104ºF (-5ºC to +40ºC) Operating temperature up to 10,000 ft (3000 m)
23ºF to 113ºF (-5ºC to +45ºC) Short-term exception at sealevel with single fan failure
23ºF to 122ºF (-5ºC to 50ºC) Short-term exception up to 5000 feet (1500 m)
23ºF to 113ºF (-5ºC to 45ºC) Short-term exception up to 10,000 feet (3000 m)
  With DC power supply
  Operating environment and altitude (NEBS)
23ºF to 113ºF (-5ºC to +45ºC) Operating temperature up to 6000 ft (1800 m)
23ºF to 104ºF ( -5ºC to +40ºC) Operating temperature up to 10,000 ft (3000 m)
23ºF to 95ºF ( -5ºC to 35ºC) Operating temperature up to 13,000 ft (4000m)
23ºF to 131ºF ( -5ºC to +55ºC) Short-term exception up to 6,000 feet (1800 m)
23ºF to 122ºF (-5ºC to +50ºC) Short-term exception up to 10,000 feet (3000 m)
23ºF to 113ºF (-5ºC to +45ºC) Short-term exception up to 13,000 feet (4000 m)
23ºF to 113ºF (-5ºC to +45º) Short-term exception at sealevel with single fan failure
-40ºF to 160ºF (-40ºC to 70ºC) Storage environment
Up to 13,000 feet (Up to 4000m) Operating altitude
Up to 15,000 feet (Up to 4573m) Storage altitude
10%to 95% noncondensing Operating relative humidity
10%to 95% noncondensing Storage relative humidity
