WS-C3850-12S-S سوئیچ شبکه
WS-C3850-12S-S سوئیچ شبکه
برند:Cisco
توضیحات
سوئیچ سیسکو WS-C3850-12S-S ساخت شرکت سیسکو میباشد و از دستگاههای به روز این کمپانی به شمار میآید که در بازار تجهیزات شبکه به فروش می رسد. این مدل از سوئیچ ها با نام Next Generation به بازار عرضه شدهاند و نسل قبلی آن ها، سوئیچهای سطح Enterprise هستند. از این دستگاه میتوان در لایه هسته (Core) و لایه توزیع (Distribution) شبکه استفاده کرد.
سوئیچ سیسکو WS-C3850-12S-S یک سوئیچ لایه 3 میباشد که میتواند به دستگاههایی مانند آی پی فون های سیسکو، (ایستگاههای کاربری مثل کامپیوترهای رومیزی، لپ تاپ و…) Workstation، اکسس پوینت های سیسکو، تجهیزات سرور، روتر، سایر سوئیچ های شبکه و سایر تجهیزات شبکه متصل شود.
سوئیچ سیسکو WS-C3850-12S-S از یک ماژول شبکه با قابلیت Hot-Swappable پشتیبانی میکند که امکان اتصال پورتهای Uplink به دیگر دستگاه ها را فراهم می کند و به صورت پیش فرض این ماژول ها روی سوئیچ قرار ندارند. بر روی این محصول فقط امکان نصب یک ماژول شبکه وجود دارد. (یک فضا برای نصب ماژول شبکه بر روی پنل جلو سوئیچ قرار دارد.)
در قسمت آپلینک این سوئیچ می توانید از دو مدل کارت ماژول استفاده کنید. کارت ماژول سیسکو C3850-NM-4-1G که دارای 4 پورت SFP 1G اترنت است و کارت ماژول سیسکو C3850-NM-2-10G که دارای 4 اسلات SFP بوده و اسلات شماره 1 و 2 با سرعت 1G، اسلات شماره 3 با سرعت 1G یا 10G و اسلات 4 با سرعت های 1G، 10G و یا +10G SFP مجهز می باشد.
این سوئیچ شبکه از 12 پورت شبکه SFP بهره می برد که می تواند با سرعت بالایی و در پهنای باند 68Gbps آن ها را به دیگر دستگاه ها سوئیچ کند. همچنین این سوئیچ 12 پورت سیسکو از دو پورت کنسول نیز بهره می برد که یکی از آن ها از کانکتور (Type-B) و دیگری از کانکتور Ethernet (RJ-45) برخوردار است و شما می توانید از این پورت برای برقراری مستقیم کامپیوتر به دستگاه استفاده کنید.
سوئیچ سیسکو سری 3850 با قابلیت stacking توانایی برقراری 9 سوئیچ را به صورت عمودی دارا می باشد. که سرعت پهنای باند استکینگ آن برابر با 480Gbps می باشد. زمانی که شما این سوئیچ ها را بهم متصل کنید، داده ها در پهنای باند 20Gbps منتقل می شوند و در هر ثانیه 68.4 میلیون Packet ارسال می شود. از دیگر مشخصات سوئیچ سیسکو می توان به ورودی FNF برابر با 48,000flows و اتصال 2000 کاربر به صورت بیسیم اشاره نمود.
سوئیچ سیسکو WS-C3850-12S-S با نرخ انتقال داده 50.5Mpps و توان مصرفی 350W از 64 شبکه مجازی VLANs با حداکثر 4000 آیدی و 255 گروه IPv4 IGMP را پشتیبانی میکند. لازم به ذکر است، با پهنای باند بی سیم تا 20G برای هر سوئیچ و همچنین دارای 4گیگ حافظه DRAM و 2G حافظه فلش تا 50 APs (اکسس پوینت) و 2000 کلاینت بی سیم برای هر سوئیچ را پشتیبانی می کند.
این محصول از سری APs به مدل های Cisco Aironet 1040/1140/1260/1600/2600/3500/3600 series نیز پشتیبانی میکند. جدول مک آدرس این محصول معادل 32000 است. یعنی تا 32 هراز مک آدرس را پشتیبانی میکند. با توجه به قابلیت های گفته شده این سوئیچ توان و سرعت شبکه شما را بالا برده و شبکه دچار ترافیک نشود.
ویژگی های کلی سوئیچ سیسکو WS-C3850-12S-S:
| WS-C3850-12S-S | |
|---|---|
| 1RU | Enclosure Type |
| IP base | Feature Set |
| C3850-NM-4-1G C3850-NM-2-10G | Network SFP uplink module selection |
| 12ports of SFP Ethernet fiber connection with Flexible Netflow feature | Ports |
| 9 | Maximum stacking number |
| 480Gbps | Stack bandwidth |
| 50.5Mpps | Forwarding Performance |
| 68Gbps | Switching Capacity |
| 4G | RAM |
| 2G | Flash Memory |
| 100 | Number of AP per switch/stack |
| 2000 | Number of wireless clients per switch/stack |
| 4.45cm × 44.5cm × 45cm | Dimensions(H×W×D) |
| 7.02kg | Weight |
برخی از امکانات سخت افزاری سوئیچ سیسکو WS-C3850-12S-S:
- دارای 12 پورت SFP (فیبر نوری) با سرعت 1 گیگ
- دارای دو منبع تغذیه اضافی جهت جلوگیری از خاموشی احتمالی سوئیچ (به صورت ماژولار قابل تعویض هستند)
- دارای سه عدد FAN به صورت ماژولار و قابل تعویض
- دارای Image IOS IP Base با امکان ارتقاء به Image IOS IP Service
- امکان انتخاب ماژول SFP با سرعت 1 گیگ یا +SFP با سرعت 10 گیگ برای Uplink سوئیچ
- بهرمندی از ویژگی های Routing در لایه 3
- بهرمندی از تکنولوژی StackWise-480 که انعطافپذیری و مقیاسپذیری را با سرعت 480GB فراهم میکند.
- بهرهمندی از پهنای باند وایرلس تا 20GB
- ارائه همزمان خدمات وایرلس و سیمی در صورت اضافه شدن قابلیت کنترلر وایرلس
- پشتیبانی از NetFlow (یک استاندارد شبکه است که به آنالیز ترافیک شبکه می پردازد)
- پشتیبانی از Advance QoS برای Wire و Wireless
- پشتیبانی از مجموعه ویژگی های امنیتی
- پشتیبانی از تکنولوژی StackPower سیسکو
- پشتیبانی از استاندارد IEEE 802.1 ba Audio Video Bridging، جهت هماهنگسازی صوت و ویدئو با سرویس Qos
- پشتیبانی از الگوریتمهای رمزنگاری نظیر: AES-256 با قدرت 256Bit MacSec برای پشتیبانی از +SFP و 128Bit برای رمزنگاری از تمام مدلها
- پشتیبانی از پروتکلهایی نظیر RIP-v1 ،RIP-v2 ،EIGRP و RIPng
- پشتیبانی از پروتکلهای مدیریت از راه دور نظیر SNMP 1 ،RMON1 ،RMON2 ،Telnet ،SNMP3 ،SNMP2 ،SSH و CLI
- پشتیبانی از پروتکلهای Authentication نظیر Secure Shell (SSH) ،RADIUS ،TACACS و +Kerberos.
- سوئیچهای سیسکو سری 3850 از یکی از پاور ها با قدرت 350WAC ،715WAC ،750WAC ،1100WAC یا 440WDC پشتیبانی می کنند.
نقد و بررسی
در تصویر زیر نحوه جریان هوا در سوئیچ سیسکو WS-C3850-12S-S نشان داده شده است:

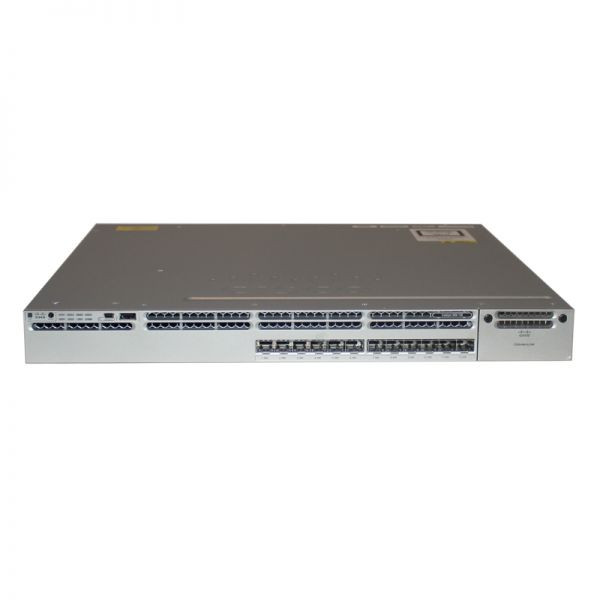

نگاهی به پنل جلویی سوئیچ سیسکو WS-C3850-12S-S:
پنل جلو سوئیچ سیسکو WS-C3850-12S-S
- UID (چراغ آبی)
- دکمه Mode
- LED های نشان دهنده وضعیت سوئیج
- پورت USB mini-Type B جهت Management
- پورت USB Type A جهت اتصال ذخیره ساز
- 12 پورت SFP (فیبر نوری) با سرعت گیگابیت
- محل قرار گیری ماژول شبکه Uplink
LED های نشان دهنده وضعیت سوئیچ شامل: Stat (وضعیت)، Duplx (دوبلکس)، Speed (سرعت)، Stack ،Syst ،ACTV (فعال) و (S-PWE (StackPower میشود.
نگاهی به پنل پشتی سوئیچ سیسکو WS-C3850-12S-S:
پنل پشت سوئیچ سیسکو WS-C3850-12S-S
- کانکتور اتصال به زمین
- دکمه Reset
- پورت کنسول RJ-45
- پورت RJ-45 جهت Management
- فن های ماژولار
- کانکتور StackWise
- کانکتور StackPower
- منبع تغذیه ها
لوازم جانبی سوئیچ سیسکو WS-C3850-12S-S:
| Description | Models |
|---|---|
| Cisco 3850 Series 4 x 1GE Network Module | C3850-NM-4-1G |
| Cisco 3850 Series 2 x 10GE Network Module | C3850-NM-2-10G |
| C3850-12 IP Base to IP Services Electronic RTU License | #NAME? |
| Cisco 3850 Series Power Supply 350W AC | PWR-C1-350WAC |
| Cisco 3850 Series Secondary Power Supply 350W AC Config 1 Secondary Power Supply | PWR-C1-350WAC/2 |
| Cisco StackWise-480 50cm stacking cable for Cisco Catalyst 3850 series switch | !ERROR! B7 -> internal error |
| Cisco StackWise-480 1m stacking cable for Cisco Catalyst 3850 series switch | !ERROR! B8 -> internal error |
مشخصات فنی سوئیچ سیسکو WS-C3850-12S-S:
| Specification | |
|---|---|
| WS-C3850-12S-S | model info |
| Rack-mountable - 1U | enclosure type |
| 12x SFP ports | Ports |
| Ethernet management port: RJ-45 connectors, 4-pair Cat-5 UTP cabling Management console port: RJ-45-to-DB9 cable for PC connections |
Network management Interface |
| - | Available PoE Power |
| 68Gbps | Switching Capacity |
| 9 | Maximum stacking number |
| 480Gbps | Stack Bandwidth |
| 50.5Mpps | Forwarding Performance |
| 24,000flows | FNF entries |
| 1000 | Maximum VLANs IDs |
| 32K | MAC Address Table Size |
| Multicore CPU | CPU |
| 4G | RAM |
| 2G | Flash Memory |
| Wireless | |
| 100 | Number of AP per switch/stack |
| 2000 | Number of wireless clients per switch/stack |
| 64 | Total number of WLANs per switch |
| up to 20Gbps | Wireless bandwidth per switch |
| 3600, 3500, 2600, 1600, 1260, 1140, 1040 | Supported Aironet AP series |
| Expansion / Connectivity | |
| USB (Type-B), Ethernet (RJ-45) | Console ports |
| 1network module slot and 1 power redundant slot | Expansion Slot(s) |
| C3850-NM-4-1G: 4 x 1G uplinks network module C3850-NM-2-10G: 2 x 10G or 4 x 1G uplinks network module |
Network Modules Selection |
| STACK-T1-50CM StackWise stacking cable with a 0.5 m length STACK-T1-1M StackWise stacking cable with a 1.0 m length STACK-T1-3M StackWise stacking cable with a 3.0 m length |
Stacking cable |
| CAB-SPWR-30CM stack power cable with a 30CM length CAB-SPWR-150CM stack power cable with a 150CM length |
Stack Power Cable (recommended) |
| PWR-C1-350WAC | Power supply |
| Power supply - redundant - plug-in module | Power Device |
| optional | Power Redundancy |
| 100V-240V | Voltage range (Auto) |
| 109.75(Max) | Power Consumption of standalone(in Watts) |
| Miscellaneous | |
| 44.5cm | Width |
| 45cm | Depth |
| 4.45cm | Height |
| 7.02Kg | Weight |
| optional | Rack Mounting Kit |
| 315840 | MTBF in hours |
| IEEE 802.1D Spanning Tree Protocol IEEE 802.1p CoS Prioritization IEEE 802.1Q VLAN IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1X-Rev IEEE 802.11 IEEE 802.1ab (LLDP) IEEE 802.3ad IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X RMON I and II standards SNMP v1, v2c, and v3 |
Compliant Standards |
| System software / license | |
| IOS IP Base (Upgradable) | System software |
| ENERGY-MGMT, ENERGY-MGT-100-K9 | EnergyWise license |
| C3850-12-S-E: IP Base to IP Services RTU paper license | Software license |
| L-C3850-12-S-E: IP Base to IP Services RTU electronic license | |
| L-LIC-CT3850-UPG: Primary upgrade license SKU for Cisco 3850 wireless controller (e-delivery) L-LIC-CTIOS-1A: 1 access point adder license for Cisco IOS Software based wireless controller (e- delivery) LIC-CT3850-UPG: Primary upgrade license SKU for Cisco 3850 wireless controller (paper license) LIC-CTIOS-1A: 1 access point adder license for the Cisco IOS Software based wireless controller (paper license) |
Access Point Licenses |
| RPS Support Jumbo Frames VLANS Voice Vlan VTPv2 CDPv2 LLDP 802.3ad LACP and PAgP PVST/PVST 802.1W/802.1S Port Fast/Uplink Fast Dynamic Trunking Protocol (DTP) port CoS Trust and Override Trusted Boundary ACL Classification ingress Policing Auto QoS Per VLAN policies 802.1p queues Scheduling Priority Queuing Configure CoS Priority Queues Configure CoS Priority Queues Configure Queue Weights Configure Buffers and Thresholds Class & Policy Maps Modify CoS and DSCP Mapping Weighted Tail Drop IGMPv1,v2,v3 and MLDv1, v2 DHCP server DSCP transparency HSRP, VRRP, BLGP RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 VRF- lite PIM-SM/DM PIM sparse-dense mode, SSM Flexible Netflow |
Features |
| Port security DHCP snooping Dynamic ARP inspection (DAI) IP source guard The Unicast Reverse Path Forwarding (uRPF) Bidirectional data support on a SPAN User authentication Private VLAN Router and VLAN ACLs complete identity and security Multidomain authentication MAC address notification IGMP filtering Cisco security VLAN ACL Port-based ACLs TrustSec SXP IEEE 802.1ae TACACS+ and RADIUS authentication Cisco standard and extended IP security router ACLs Bridge protocol data unit (BPDU) Guard Spanning Tree Root Guard (STRG) Wireless end-to-end security |
Advanced Network security |
